小型輕觸開關選型技術規范與核心優勢解析
一、核心選型維度
參數類別 | 技術指標 | 選型建議 |
---|---|---|
結構尺寸 | 4.5×4.5×3.2mm 6×6×4.5mm | 智能穿戴設備優選4.5mm超薄型 |
電氣性能 | 接觸電阻≤20mΩ 絕緣電阻≥100MΩ | 銀鎳合金觸點+鍍金彈片結構(接觸電阻降低40%) |
機械壽命 | 50-100萬次 | 醫療設備推薦260gf操作力 |
二、五大技術優勢
1. 超微型封裝技術
4.5×4.5mm超薄設計,較傳統型號減少40%安裝空間
貼片式封裝高度3.2mm,支持SMT自動化生產
2. 軍工級可靠性
通過MIL-STD-202G振動測試(10-500Hz/10g)
-40℃~125℃寬溫工作
3. 精準觸覺反饋
非線性力曲線設計:60gf緩升段防止誤觸,160gf觸發段明確確認感
醫療開關實現0.3mm行程誤差控制(±0.05mm)
三、典型應用選型方案
應用場景 | 推薦型號 | 技術特性 |
---|---|---|

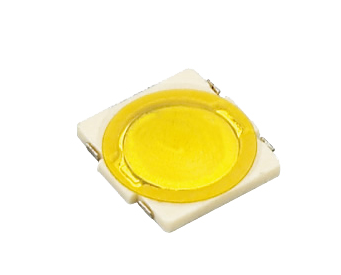

智能穿戴設備 | YXEVQP7J01B | 4.5×4.5×3.2mm/160gf/100萬次/IP67 |
工業控制設備 | YX3301B | 6×6×4.5mm/260gf/防硫化設計 |
四、常見問題解決方案
問題1:過爐后按鍵卡死
根本原因:
錫膏滲入開關內部(鋼網開孔過大或密封不良)
解決方案:
采用IP67密封結構+0.1mm精密鋼網
問題2:接觸電阻升高
預防措施:
基材預鍍鎳再鍍銀工藝(接觸電阻≤20mΩ)
